Cuando una arquitectura utiliza Private Endpoints, redes híbridas y múltiples VNets, DNS deja de ser un detalle y se convierte en una pieza central del diseño.

Azure DNS Private Resolver permite resolver nombres entre Azure y entornos privados sin tener que mantener máquinas virtuales DNS personalizadas únicamente para forwarding.

En esta guía desplegarás un resolver en el hub y configurarás los componentes necesarios para resolver namespaces privados.

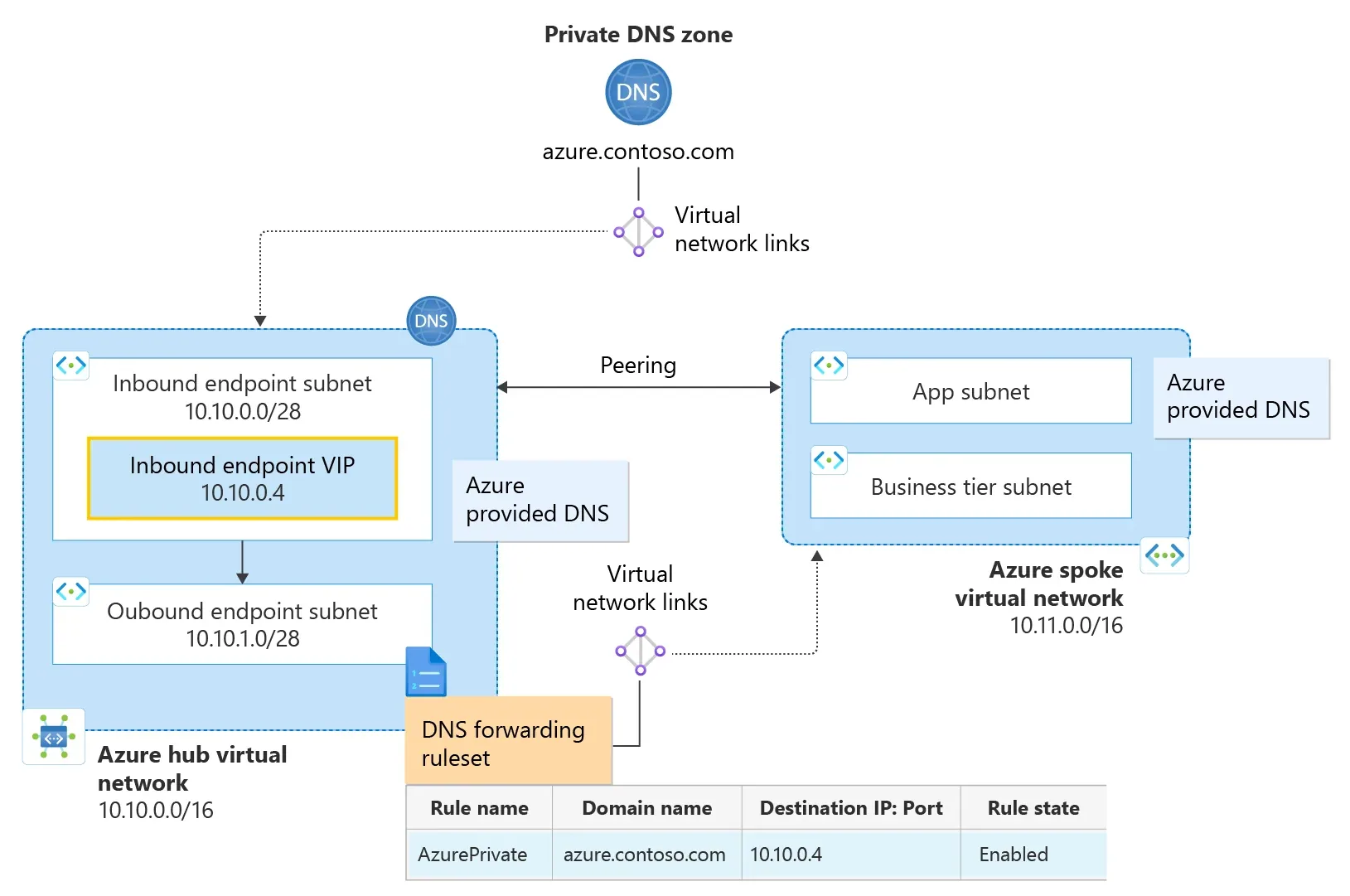

Arquitectura oficial de Azure DNS Private Resolver en Hub and Spoke.

Imagen: Microsoft Learn, arquitectura oficial de DNS Private Resolver.

Objetivo

El laboratorio seguirá este patrón:

On-premises
     │
     │ DNS
     ▼
Inbound endpoint
     │
Azure DNS Private Resolver
     │
Outbound endpoint
     │
Forwarding ruleset
     │
     ▼
DNS destino / namespace privado

y dentro de Azure:

Spoke
  │
  └── DNS forwarding ruleset
          │
          ▼
       Resolver

Componentes

Inbound endpoint

Recibe consultas DNS hacia Azure.

Es útil cuando clientes on-premises necesitan resolver:

  • Private DNS Zones;
  • nombres hospedados mediante Azure DNS;
  • namespaces privados accesibles desde el resolver.

Outbound endpoint

Permite enviar consultas desde Azure hacia servidores DNS externos.

Ejemplo:

corp.contoso.com
     ↓
10.1.0.10

DNS forwarding ruleset

Define:

dominio → servidor DNS destino

y puede vincularse a VNets.

Paso 1. Prepara la red

Ejemplo:

vnet-hub
10.80.0.0/16

snet-dns-inbound
10.80.10.0/28

snet-dns-outbound
10.80.20.0/28

Y un spoke:

vnet-app
10.81.0.0/16

con peering:

vnet-hub ↔ vnet-app

Las subnets de endpoints deben dedicarse al propósito correspondiente de acuerdo con los requisitos del servicio.

Paso 2. Crea Azure DNS Private Resolver

Ve a:

DNS Private Resolvers → Create

Configura:

Name: dnspr-hub
Virtual network: vnet-hub

La ubicación debe ser compatible con la VNet seleccionada.

Paso 3. Crea el inbound endpoint

Dentro del resolver:

Inbound endpoints → Add

Selecciona:

snet-dns-inbound

Puedes utilizar asignación dinámica o una dirección compatible con la configuración disponible.

Después del despliegue obtendrás una IP privada, por ejemplo:

10.80.10.4

Ésta es la dirección hacia la que un DNS on-premises podría reenviar consultas destinadas a Azure.

Paso 4. Crea el outbound endpoint

En:

Outbound endpoints → Add

Selecciona:

snet-dns-outbound

El outbound endpoint será utilizado por forwarding rulesets para enviar consultas a DNS externos.

No confundas su función con la del inbound endpoint.

Paso 5. Crea un forwarding ruleset

Crea:

dnsfrs-hub

Asócialo al outbound endpoint.

Después agrega una forwarding rule.

Ejemplo:

Domain: corp.contoso.com.
Destination:
10.1.0.10:53

En DNS, el punto final del dominio puede ser significativo en ciertas herramientas; valida la sintaxis del portal o API que utilices.

Paso 6. Vincula el ruleset al spoke

Dentro del forwarding ruleset:

Virtual network links → Add

Selecciona:

vnet-app

Ahora los recursos del spoke que utilicen Azure-provided DNS pueden beneficiarse de las reglas de forwarding vinculadas, según la arquitectura.

Paso 7. Configura una Private DNS Zone

Crea una zona de ejemplo:

azure.contoso.com

Agrega:

app.azure.contoso.com
A
10.81.10.4

Vincula la zona con la VNet correspondiente.

El objetivo es demostrar que Azure-provided DNS puede resolver las zonas privadas vinculadas.

Paso 8. Prueba resolución desde el spoke

Desde una VM de prueba:

nslookup app.azure.contoso.com

Debe resolver:

10.81.10.4

Después prueba un namespace reenviado:

nslookup server.corp.contoso.com

Si la forwarding rule y conectividad al DNS destino son correctas, obtendrás la respuesta proporcionada por ese servidor.

Paso 9. Prueba inbound desde on-premises

En el DNS corporativo crea un conditional forwarder para el namespace que Azure debe resolver.

Ejemplo conceptual:

azure.contoso.com
    ↓
10.80.10.4

La IP corresponde al inbound endpoint.

Una consulta desde on-premises:

app.azure.contoso.com

debería llegar al resolver y resolverse mediante Azure DNS.

Este paso requiere conectividad privada como VPN o ExpressRoute entre ambas redes.

Private Endpoints y DNS

Uno de los usos más importantes es resolver zonas como:

privatelink.blob.core.windows.net
privatelink.vaultcore.azure.net

En una arquitectura centralizada puedes:

  • hospedar Private DNS Zones de forma central;
  • vincular VNets necesarias;
  • utilizar DNS Private Resolver para consultas híbridas.

Pero no existe una única topología universal.

Microsoft documenta modelos:

  • distribuidos;
  • centralizados.

Selecciona según ownership, cantidad de VNets y dependencia híbrida.

No configures 168.63.129.16 en on-premises

La IP especial de Azure DNS:

168.63.129.16

está disponible desde Azure bajo condiciones específicas.

No es un servidor DNS al que tu datacenter pueda enviar consultas directamente a través de ExpressRoute como si fuera una IP corporativa normal.

Para ese escenario utiliza el inbound endpoint.

Troubleshooting por capas

Cuando DNS falla, valida en este orden:

Cliente
↓
DNS configurado
↓
Ruleset link
↓
Forwarding rule
↓
Outbound endpoint
↓
Ruta al DNS destino
↓
UDP/TCP 53
↓
Respuesta autoritativa

No empieces creando registros manuales para esconder un problema de forwarding.

Checklist

  • Resolver desplegado.
  • Inbound endpoint operativo.
  • Outbound endpoint operativo.
  • Forwarding ruleset creado.
  • Regla de dominio configurada.
  • Spoke vinculado al ruleset.
  • Private DNS Zones documentadas.
  • Resolución Azure → on-premises validada.
  • Resolución on-premises → Azure validada si aplica.
  • Peering/routing comprobado.

Errores frecuentes

Crear resolver pero no ruleset

El outbound endpoint por sí solo no sabe qué dominios reenviar.

Crear ruleset pero no vincular la VNet

La red consumidora debe estar incluida en el diseño.

Confundir Private DNS Zone con Private Resolver

Private DNS Zone aloja registros.

Private Resolver proporciona capacidades de resolución/forwarding.

Ignorar TCP 53

DNS utiliza principalmente UDP, pero ciertas respuestas y operaciones pueden requerir TCP 53.

Limpieza

Si es laboratorio:

  1. elimina reglas;
  2. ruleset;
  3. endpoints;
  4. resolver;
  5. zonas privadas temporales;
  6. VMs de prueba.

Verifica dependencias antes de borrar una Private DNS Zone compartida.
